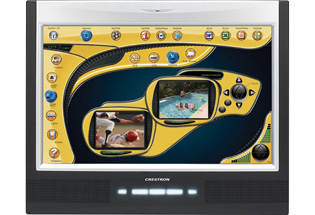

触摸显示屏
显示屏类型：TFT有源矩阵彩色液晶屏
尺寸：17 英寸（43.2 cm）对角宽屏
纵横比：15:9 WXGA
分辨率：1280 x 768 像素
亮度：450 尼特（cd/m2）
对比度：400:1
色深：24位、 1670万色
照度：背光灯荧光
可视角度：水平±88°、垂直±88°
触摸屏：电阻膜
处理器
VIA Eden™ 667 MHz CPU
内存
SDRAM：512 MB
闪存：512 MB
紧凑闪存：可接受最高为4GB的II CF闪存（需另外购置）
最大内存容量：190 MB
操作系统
Microsoft® Windows® XP Embedded
图像引擎
Isys i/O引擎、VIA Unichrome™ CLE266芯片组、24位非调色
板图像+8位α通道透明度，1670万色，Synapse图像透视算
法，多模对象，动态图形，PNG半透明度、全动（60帧每秒）
动画、变调效果、彩键视频窗口
内嵌的应用软件
Crestron MediaMarker™，Microsoft Internet Explorer 带Mac-
romedia® Flash® 插件，Windows Media® Player，RealPlayer®，
Wordpad，Remote Desktop，NetMeeting®，Skype™，Java™
Runtime，DirectX®，Yahoo! Widgets，Axis® Media control，
与 PowerPoint®、Excel、MS Word的阅读器，及 Adobe® Ac-
robat® Reader
以太网
10BaseT/100BaseTX，自动协议，全/半双工TCP/IP，UDP/
IP，DHCP，CIP，IEEE 802.3U兼容
无线
用第三方的802.11 PC卡可以实现无线以太网功能1
（连接电源、音频、视频和RGB必须采用有线连接）
视频
信号类型：自动检测信号来源为合成、S-Video还是元器件视频
制式：SDTV 480i（NTSC）& 576i（PAL）， EDTV 480p &
576p， HDTV 720p & 1080i
色深：24位、 1670万色
特性：双窗2
，每个窗都可扩展至全屏，时基校正，灰度校正，
重复扫描线，运动自适应去隔行算法，反转3:2/2:2下拉
流媒体/文件格式：Axis ActiveX控件支持的MPEG2、MPEG4、
MJPEG，与内嵌的媒体播放程序支持的所有格式1
音频
硬件特性：内置式麦克风与双功放扬声器、立体声耳机输出、
内部音量控制和混音器
流媒体/文件格式：内嵌的媒体播放程序支持的所有格式1
音频反馈（WAV）：8 & 16 位PCM，单声道 & 立体声，8 – 44
kHz 取样率
功放：双功放、单声道、高频5瓦、低频5瓦
按钮
4个背光灯“软键”按钮、可编程
1个带背光灯的硬重启按钮、可重启触摸屏
连接器
CH VIDEO IN 1 - 2：2个 8线 RJ45 插孔
CAT5平衡视频输入端口
信号类型：自适应分量视频（YPBPR），S-Video（Y/C），或
者复合视频；
制式：SDTV 480i（NTSC）& 576i（PAL）、EDTV 480p &
576p、HDTV 720p & 1080i；
输入阻抗：100欧姆平衡
通过CresCAT线、或TPS/TPMC-CBL-T“Triamese”线（另
外单独出售）连接到任何快思聪CAT5平衡视频源或TPMC-
CH-IMC接口模块（含）；
最大线缆长度：对于元器件为500英尺，对于合成视频/S-Video
为750英尺
CH AUDIO I/O：1个 8线 RJ45 插孔
双向CAT5平衡音频端口
信号类型：接收一路平衡立体声信号，并传输来自内置PC或麦
克风（可动态选择）的一路平衡立体声信号；
最大输入电平：4 VRMS
最大输出电平：2 VRMS
输入/输出阻抗：600 欧姆
通过CresCAT线、或TPS/TPMC-CBL-T“Triamese”线（另
外单独出售）连接到任何快思聪CAT5平衡音频端口或TPMC-
CH-IMC接口模块（含）；
最大线缆长度：1000 英尺
耳机：1个3.5mm TRS微型电话插孔
输出功率：每个声道105mW
最小阻抗：8 欧姆
USB：2个A型USB插孔
用于鼠标、键盘或存储设备的USB 1.1端口1
RS-232：1个6针RJ11插孔，计算机控制台端口
双向RS-232传输，传输速率高达115.2K波特
软硬件匹配协议支持
PC 卡 A - B：2个II代PC卡槽，用于内存扩展、项目上载和无线
网卡
以太网：1个8线RJ45插孔，带有2个LED指示灯
10BaseT/100BaseTX以太网端口
绿色LED指示灯表示网速
黄色LED指示灯指示以太网活动状态
NET：1个4针3.5mm可拆式终端模块
Cresnet Slave 端口（只用于数据传输；24V终端未使用）
通过CresCAT线、 Cresnet或TPS/TPMC-CBL-T“Triamese”
线（另外单独出售）连接到快思聪控制网络或TPMC-CH-IMC
接口模块（含）
PWR：1个4针直流电源插孔、12.5V直流电源输入（已含外置
电源）
PWR OUT：1个4针直流电源插孔
电源相距较远时用9英寸4针直流电接线电缆（含）连接到PWR
电源插座；从PWR IN终端模块传输12.5V直流电
PWR IN：2个2针可拆卸的终端模块、并行
用于将电源线延长至60英尺，可以接4个导体、用14 AWG连接
到远程供电位置的TPMC-L-IMC电源接口模块（含）
G：1个6-32 螺丝，底盘接地焊片
电源要求
TPMC-17-CH-L：8.4 A、12.5 V直流电
外接电源（已含）：2.2 A、100–250 V交流电、50/60 Hz
Cresnet用电：0 瓦、24 V直流电
环境
温度：50°至 113°F（10°至 45°C）
湿度：10% 至 90% RH （非冷凝状态）
封装
构造：金属、可嵌入式安装、9U 19英寸可安装在机架上（所有
的安装工具都需另外购置）
前盖：注塑、黑中带银或者白中带灰色调
尺寸
高度：13.81 英寸（35.06 cm）
宽度：16.98 英寸（43.11 cm）
厚度：3.84 英寸（9.74 cm）
重量
13.4 磅（6.10 kg） |
